Как проверить УЗО

Вызвать электрика

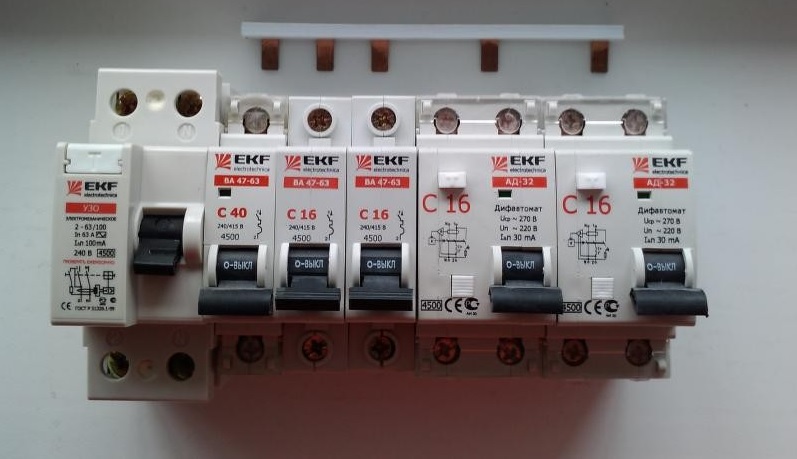

Основная функция устройства защитного отключения (УЗО) - дополнительная защита от поражения электрическим током путем отключения защищаемой цепи от источника питания в случае чрезмерного тока заземления в этой цепи.

Принципиальная схема цепи, защищенной УЗО

При отсутствии повреждений в цепи, защищаемой автоматическим выключателем (дифференциальный ток I = 0), протекающий ток I1 равен выходному току I2 . В момент отказа (например, пробоя изоляции) ток повреждения I начинает течь , и значение тока I2 ниже, чем I1.

УЗО сработает (отключит питание), если измеренное значение разности токов I1 и I2 превысит указанное значение, характерное для данного автоматического выключателя.
При протекании тока короткого замыкания на корпусе защищаемого устройства появится напряжение UB согласно закону Ома:

UB = I * R E

Номинальный ток переключателя In следует выбирать таким образом, чтобы напряжение прикосновения, генерируемое во время протекания тока повреждения, не превышало допустимого длительного напряжения прикосновения UL:

I n <U L / R E

По времени срабатывания УЗО делятся на:

• кратковременная задержка - предназначена для приемников и цепей, в которых могут возникать кратковременные токи утечки, например, при включении холодильников, морозильников, небольших групп люминесцентных ламп, ИБП и т. д.
• селективный - характеризуется временем простоя - минимальное время, когда не будет работать, несмотря на разницу между током, протекающим в цепи, и текущим из нее. Они используются для защиты группы цепей, например, в качестве основной защиты, взаимодействуя со стандартными выключателями, установленными в отдельных цепях нагрузки

.
Заказать услугу "комплексное обслуживание электроустановок" можно по ☎ +37529-3-120-120 или оставляйте заявку на сайте!

Как быстро проверить УЗО

Первый способ

Самый быстрый способ проверить УЗО - это кусок провода и батарейка. Включать УЗО в электрическую сеть не нужно. Достаточно взвести рычаг УЗО, после чего подключить батарейку между вводом заземления и выводом фазы. Если сработает отключение, то все в порядке. Если с первого раза не получилось, повторите попытку, можно также перевернуть батарейку.

Второй способ

Второй простой способ  проверить УЗО - нажать кнопку "ТЕСТ" на нем. Но есть условие - УЗО должно быть подключенно правильно. Нажатие на кнопку "ТЕСТ" имитирует утечку тока на уровне номинального дифференциального тока данного устройства. Должно произойти мгновенное отключение.

Если после нажатия на кнопку «ТЕСТ» отключения не произошло, то это говорит о том, что:

• устройство подключено не правильно
• не работает кнопка  "ТЕСТ" и система имитации утечки не включается

Тогда нужно использовать другие альтернативный методы проверки.

Третий способ

Используйте Измеритель Sonel MRP-20. Это специализированный прибор для измерения переключателей: штатных, кратковременных и селективных, а также всех типов (AC, A, B). Время отключения можно измерить для * I n , I n , 2 * I n , 5 * I n. Кроме того, измерение может выполняться автоматически - после начала измерения счетчик автоматически повторяет последующие измерения, а роль пользователя заключается в включении переключателя после каждого отключения. Кроме того, измеритель позволяет измерять ток и время срабатывания только при одном отключении выключателя.

Ток отключения УЗО измеряется путем нагнетания линейно возрастающего дифференциального тока в проверяемой цепи. Ток увеличивается от значения примерно 30% In до тех пор, пока не сработает УЗО или In не превысит для автоматических выключателей переменного тока (140% и 200%, соответственно, для автоматических выключателей A и B). После срабатывания УЗО отображается значение остаточного тока.
Благодаря использованию в счетчиках сенсорного электрода правильность подключения в розетке можно проверить с помощью устройств измерения УЗО. Если напряжение между сенсорным электродом и защитным проводом (PE), подключенным к розетке, превышает 50 В, это будет сигнализировано.

При измерении УЗО следует помнить о токах утечки в испытуемой установке (особенно при испытании высокочувствительных УЗО с In равным 10 мА или 30 мА). Необходимо обеспечить условия измерения, чтобы влияние токов утечки было минимальным. Ток утечки принимающих сетевых кабелей невелик, если только сеть не очень протяженная. Токи утечки некоторых электроприборов, например, стиральных машин, кухонь и электрических духовок, намного больше. Поэтому рекомендуется отключать приемники энергии от сети перед выполнением измерений, особенно в сетях с высокочувствительными УЗО, а измерения в очень протяженных сетях следует проводить с отсоединенными от коммутатора кабелями принимающей сети.
