Рынок предлагает массу разновидностей выключателей, они могут быть разными, ассортимент товара может быть на любой вкус и дизайн с разнообразным количеством клавиш и любого цвета. В их подключении не ничего сложного, важно хоть немного знать электрику, некоторые тонкости и этапы монтажа. В статье вы узнаете, как самостоятельно подключить включатель с разными типами клавиш.
Выключателей огромный выбор. Их делят в зависимости от способов переключения, регулировки, назначения все выключатели делятся на: клавишные, кнопочные, поворотные, диммеры (выключатели с регулятором), веревочные, сенсорные, акустические, проходные, герметичные, выключатель со встроенным датчиком движения
Самые распространенные - клавишные. Выпускаются одно-, двух- и трехклавишные версии. Клавишные выключатели недорогие, их удобно использовать и легко ремонтировать.
Перед установкой выключателя, важно подготовить необходимые инструменты, также важно следовать инструкции для безопасности выполнения данного типа работ. Установка выключателя - дело ответственное и лучше, если сомневаетесь в своих знаниях, доверить это профессиональным электрикам.
Какой инструмент необходим для монтажа выключателя?
- отвертка;
- соединитель;
- плоскогубцы.
Как правильно подключить выключатель
ВАЖНО! Будьте внимательны при работе с электричеством. Соблюдайте меры предосторожности и безопасности.
Подробная схема установки одноклавишного выключателя приведена ниже:
- Если необходимо, проведите демонтаж старого выключателя. Для этого снимите крышку, отверткой открутите болты и снимите защитный корпус.
- В открывшемся механизме увидите винты, с помощью которых механизм скреплен с подрозетником. После этого открутите контактные винтыи выньте механизм.

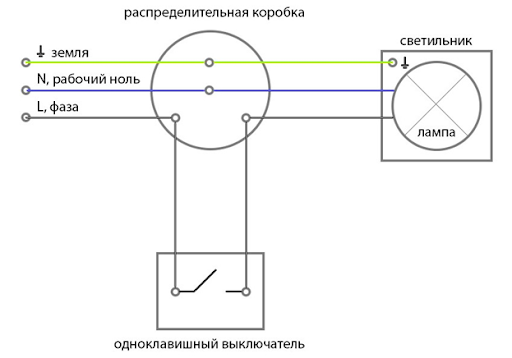

- Далее ознакомьтесь с приведенной ниже схемой.
- В новом выключателе нужно отсоединить клавиши от корпуса (выкрутите винты), чтобы добраться до механизма.
- На механизме внизу вы увидите два контакта, чтобы разобраться, как должен стоять выключатель, мы берем индикатор и замыкаем цепь. При подключении к одному контакту индикатор будет гореть, а при подключении ко второму – нет. Слева должен быть контакт, на котором индикатор загорелся, а с правой стороны – тот, который не среагировал на индикатор.
- Приходящий и отходящий провода вы увидите в подрозетнике. Ослабляем контактные винты на механизме и вставляем провода в контактные гнезда.
- По большому счету, даже если вы перепутаете их местами, ничего страшного не произойдет, просто включаться и выключаться свет будет наоборот: выключаться – при нажатии вверх, а включаться – вниз.
- Прежде чем установить выключатель в подрозетник нужно хорошо затянуть контакты. Подрозетник нужен обязательно.
- Последний шаг - устанавливаем защитный корпус и закрепляем его при помощи винтов, надеваем крышку.
Схема подключения выключателя с двумя и тремя клавишами практически такая же, как и с одной, с единственной разницей в количестве отходящих от выключателя жил на лампочки.
Одноклавишные светильники активируют сразу всю группу лампочек. Чтобы избежать опасностей при подключении выключателей, лучше доверить это дело профессионалам.
