Установка заземляющих контуров для новой АТС: опыт нашей работы

Вызвать электрика

В нашу организацию обратились сотрудники Министерства по чрезвычайным ситуациям.

Подготовка и планирование

Перед началом работы мы тщательно осмотрели объект и обсудили с заказчиком ключевые моменты. Задача заключалась в создании трех контуров заземления: одного рабочего и двух испытательных для новой АТС. После всех согласований приступили к земляным работам.

Выполнение земляных работ

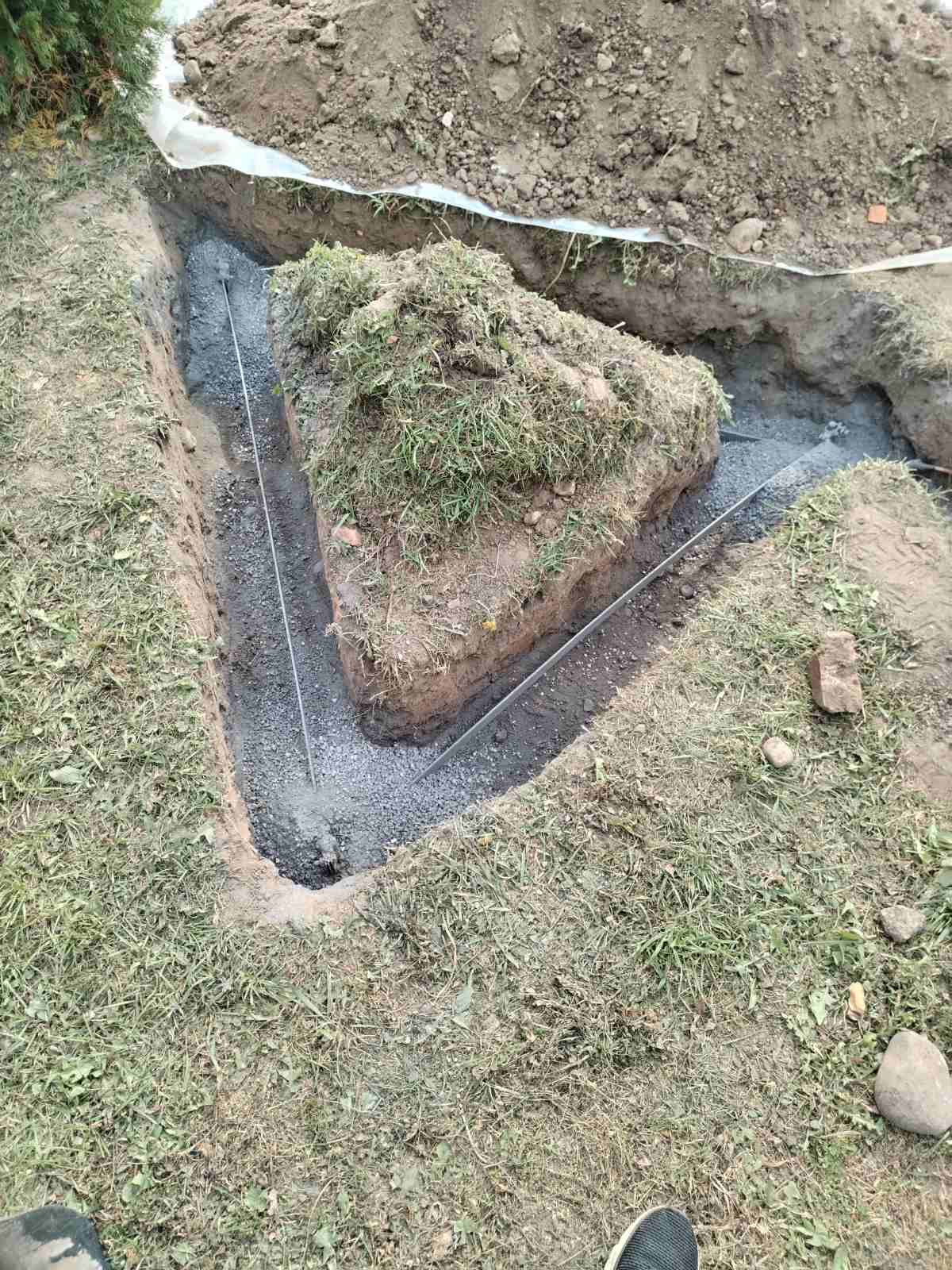

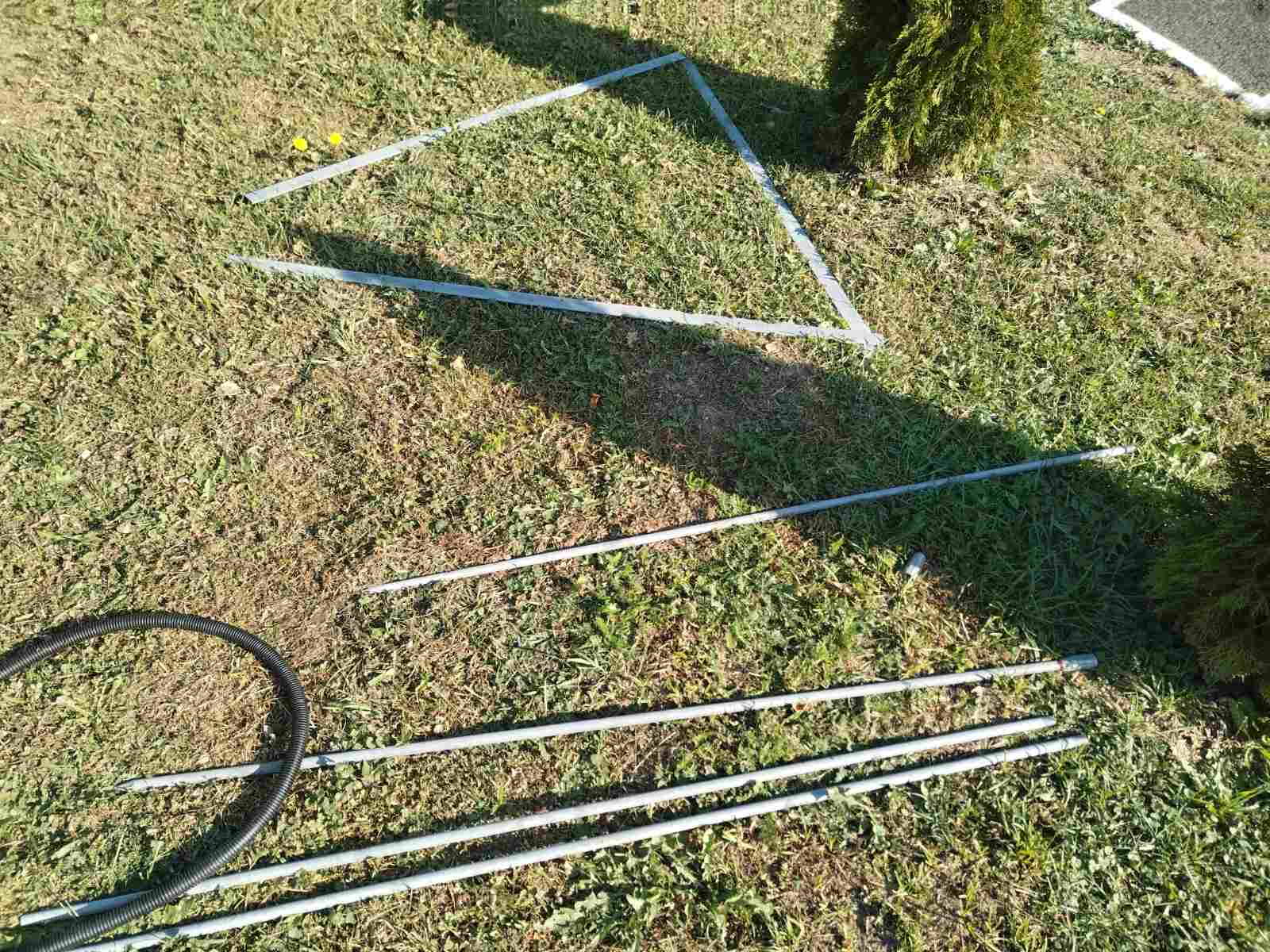

Первым этапом стало выкапывание траншей от каждого заземлителя до отмостки. После этого мы забили вертикальные заземлители из оцинкованной стали (диаметр 16 мм). Для испытательных контуров использовали два штыря длиной по три метра, а для рабочего — треугольную систему с горизонтальными заземлителями из стальной полосы 40*4 мм.

Измерение сопротивления контуров

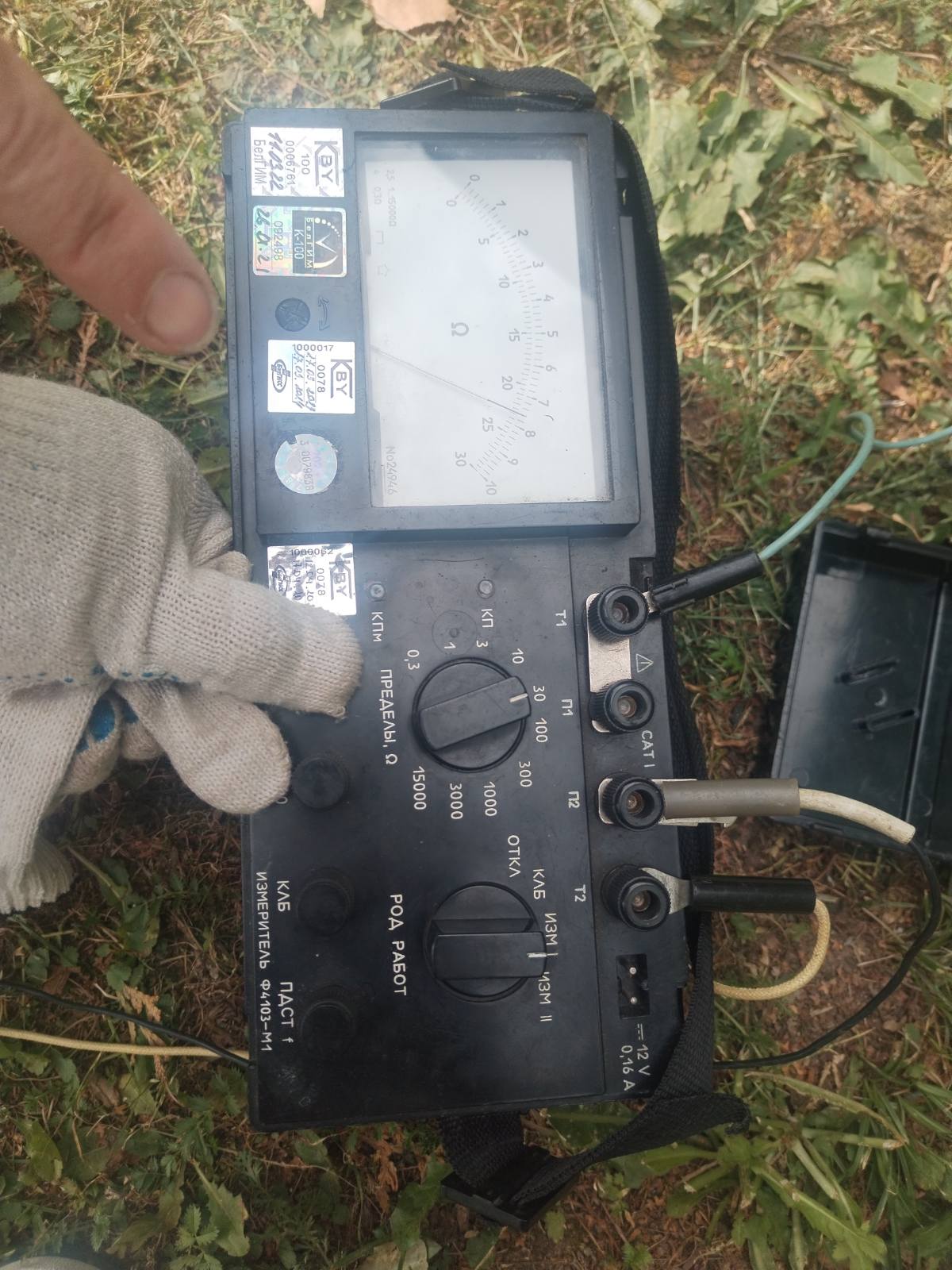

После установки заземлителей мы провели измерения сопротивления с помощью омметра. Результаты показали, что все контуры соответствуют нормам. Это подтвердило правильность выполненных работ.

Прокладка проводов

Следующим шагом стала прокладка проводов. Мы использовали ПуГВ 1*16, которые предварительно затянули в ПНД-трубы. Проводка была проведена до четвертого этажа здания, где находится щит заземления.

Установка заземления

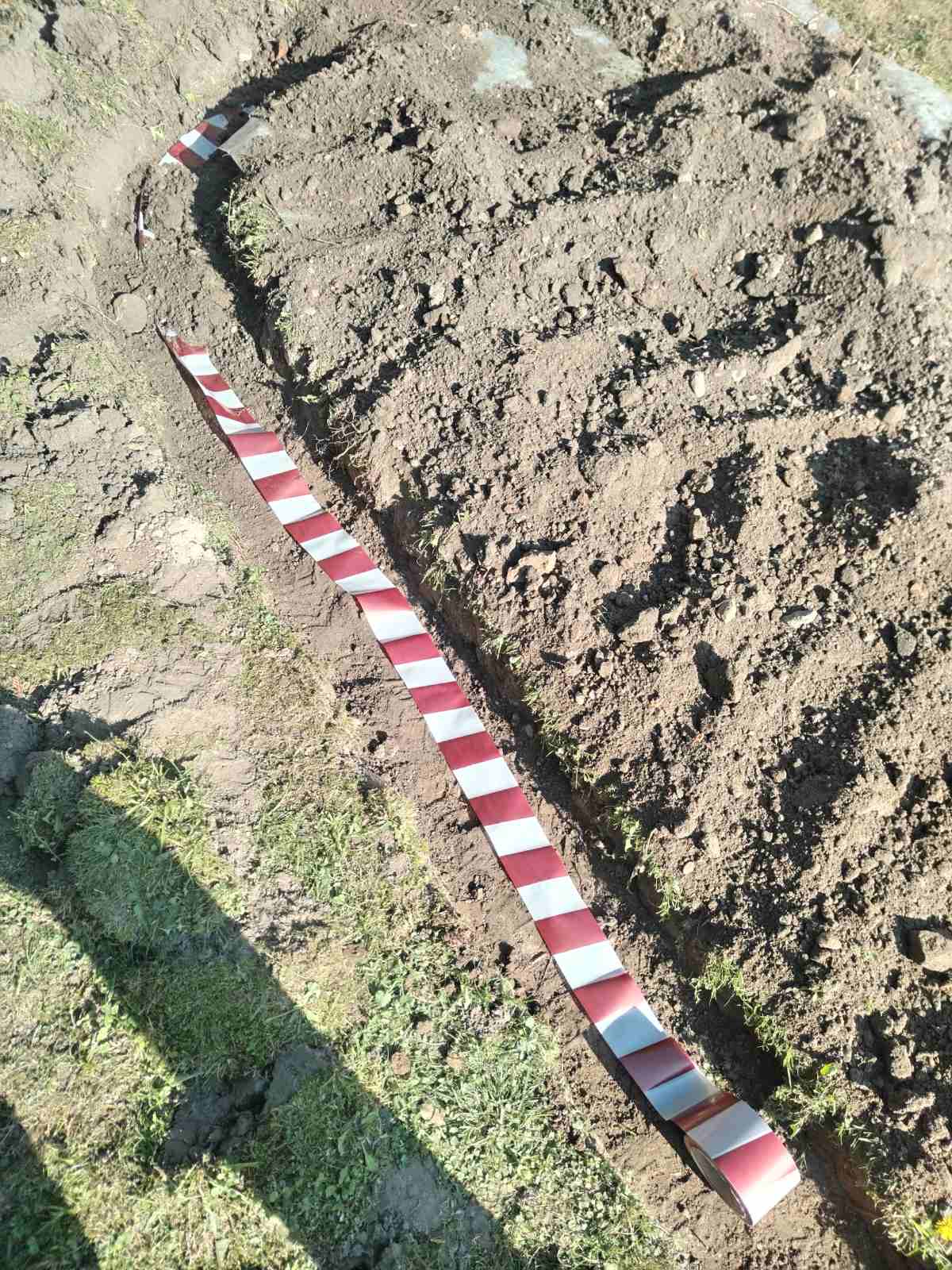

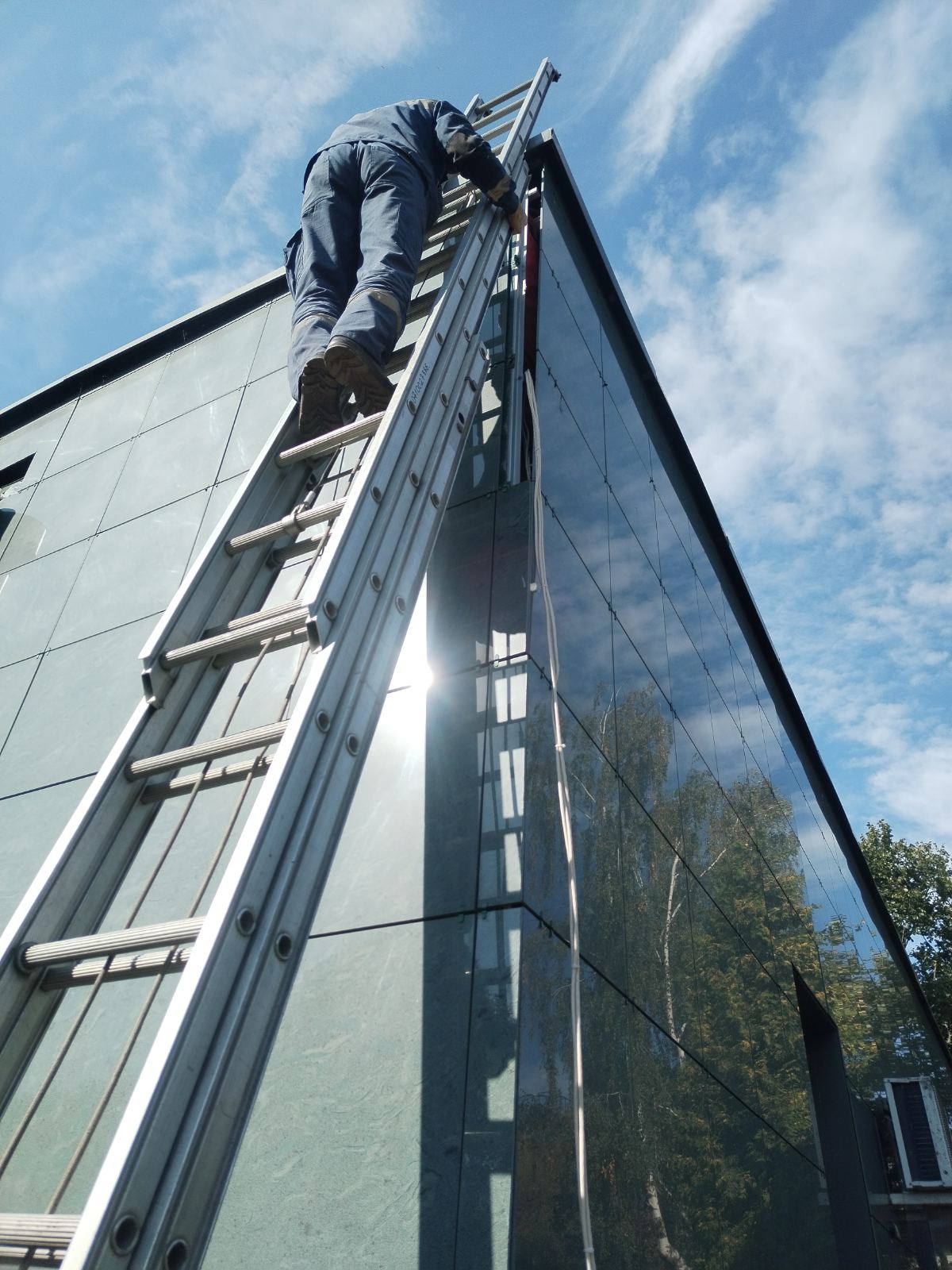

Итак, траншея засыпана и утрамбована. Нам необходимо попасть за вентилируемый фасад здания. Для этого, разобрав отмостку (потом, конечно-же, всё восстановили), мы протянули провода в земле в нужную точку. Вентилируемый фасад разбирается не сложно, и, спустя час, наши провода были на уровне второго этажа на мягкой кровле. Там было принято решение монтировать атмосферостойкую ПНД – трубу на специальных держателях из бетона. Далее в этой-же трубе проложили провода по фасаду до ввода в здание. Для этого сотрудники МЧС любезно предоставили нам настоящую автолестницу. И вот наши провода уже в кабинете за подвесным потолком типа «армстронг». Смонтировав проводники по потолку, все панели установили на свои места.

Финальная стадия: подключение к щиту заземления

Последний этап заключался в установке щита заземления в помещении АТС. Мы подключили провода к медной шине, обеспечив надежное и безопасное заземление. Работы были завершены, и объект сдан заказчику.

Этот проект показал важность точного планирования и качественного выполнения каждого этапа работы. Благодаря слаженной работе и применению проверенных решений мы успешно завершили установку заземляющих контуров для нового объекта Министерства по чрезвычайным ситуациям.
